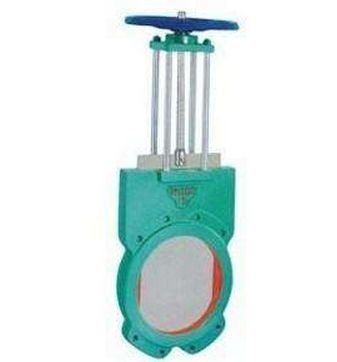

SCZ系列插板阀SCZ973H-6

一、产品概述：

SCZ系列插板阀SCZ973H-6是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。该阀门配电动执行器可实现远程微电脑控制。在电源供应中断时，也可以通过手动来操作阀门启闭，从而紧急控制了介质的流向，也避免了事故的发生。也可以使用现场电控箱、远程PLC电动智能控制等附件来操作和调试的控制。用户可根据实际需要进行选择。


二、性能特点：

阀门漏率：≤1.3×10-7Pa.L/S.
适用温度：-30～+150℃
适用范围：105～1.3×10-7Pa
阀门开启时阀板两侧的压差: 　≤2.7×103Pa


三、主要零件材料：

阀体、阀板：不锈钢。
密 封 件：氟橡胶、波纹管(轴封)、丁腈橡胶。

四、插板阀主要零件材质:

注：橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。 插板阀壳体试验和密封试验　Shell Test And Seal Test

注：1.金属密封指密封副材料是金属－金属。
　　 2.非金属密封指密封副材料是金属－非金属或非金属－非金属。
