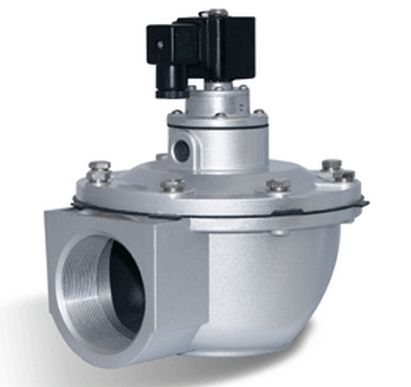

SMF-Z脉冲电磁阀

 一、产品概述：

SMF-Z脉冲电磁阀是按脉冲控制仪信号控制阀体卸荷孔的开启和关闭，实现喷吹，控制系统在设置时间发出脉冲控制信号，SMF-Z脉冲电磁阀开启一瞬间产生强大冲击气流，实现强有力的瞬间喷吹。SMF-Z袋式电磁脉冲阀在安装规范，使用正确，维护得当的条件下寿命3-5年，可根据实际工况要求制做各种高温脉冲阀，防腐脉冲阀(如防盐酸，强碱)以及各种防爆电磁脉冲阀。

二、SMF-Z袋式电磁脉冲阀规格要求：

1、脉冲电磁阀的工作压力为0.1MPa～0.7MPa，介质为经过除油、除水处理的空气。

2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，SMF-Z脉冲电磁阀的开启响应时间应小于0.03s。

3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。

4、产品应能承受0.8MPa的气源压力。

5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。

6、在室温为 5度～35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min无击穿现象。

7、SMF-Z脉冲电磁阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。 8、在正常使用条件下，膜片累计使用寿命应大于80万次。

9、脉冲阀的外表无明显涂层剥落、划痕、毛刺等损伤。

三、作用：

就是控制油路中油压的大小.一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态.

按阀进出口的角度及进气口的形式可分为三种:

1.直角式电磁脉冲阀:阀体进出口成直角,直接受电信号控制的膜片阀

2. 直通式电磁脉冲阀:阀体进出口成180度,直接受电信号控制的膜片阀

3. 淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的膜片阀

四、工作条件：

电磁脉冲阀在使用的时候,之前的环境条件是十分重要的,这关系着电磁脉冲阀能不能正常平稳的运行下去.

电磁脉冲阀环境条件:

1,根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.

2,在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀.

3,环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修.

4,电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货要求.

5,环境的最高和最低温度应选在允许范围之内,如有超差需作特殊订货提出.

6,电磁脉冲阀的电源条件 7,环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.

8,电压规格用尽量优先选用AC220V.DC24V.

9,环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀.

10,应根据电源容量选择额定电流和消耗功率.须注意交流起动时VA值较高,在容量不足时应优先选用间接导式电磁阀.

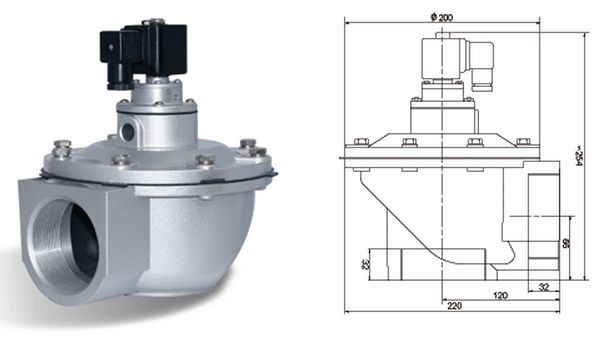

五、SMF-Z脉冲电磁阀尺寸：
