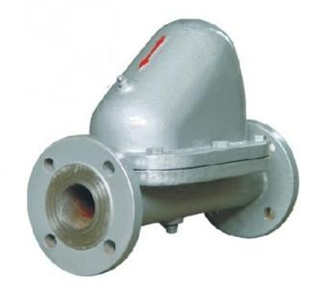

热动力式蒸汽疏水阀

产品工作原理和用途：

      疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

产品结构特点：

       ①CS19/49/69热动力式蒸汽疏水阀体积小，重量轻，不受安装位置的限制。

       ②全部材质均为不锈钢件，经久耐用，耐腐蚀。

       ③在室外不怕冷冻，能耐水击，耐过热。

       ④过冷度为8℃，漏汽率小于实际排量 3%，背压50% 。

       ⑤结构简单，安装维修方便。

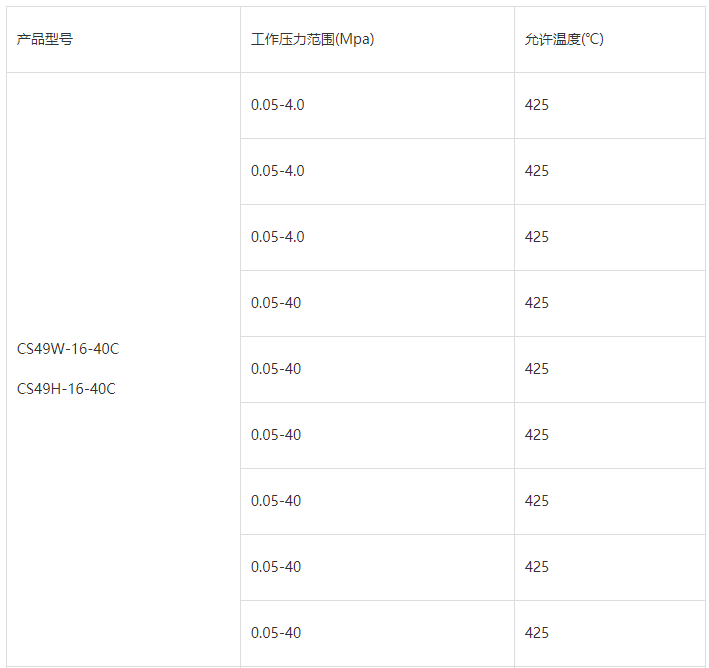

产品性能参数：
